Открытое акционерное общество «Таганрогский котлостроительный завод «Красный котельщик»
Заказчик: Открытое акционерное общество «Таганрогский котлостроительный завод «Красный котельщик».
Вид услуги: Обязательная сертификация по ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».
Вид оборудования, соответствие которого было подтверждено:

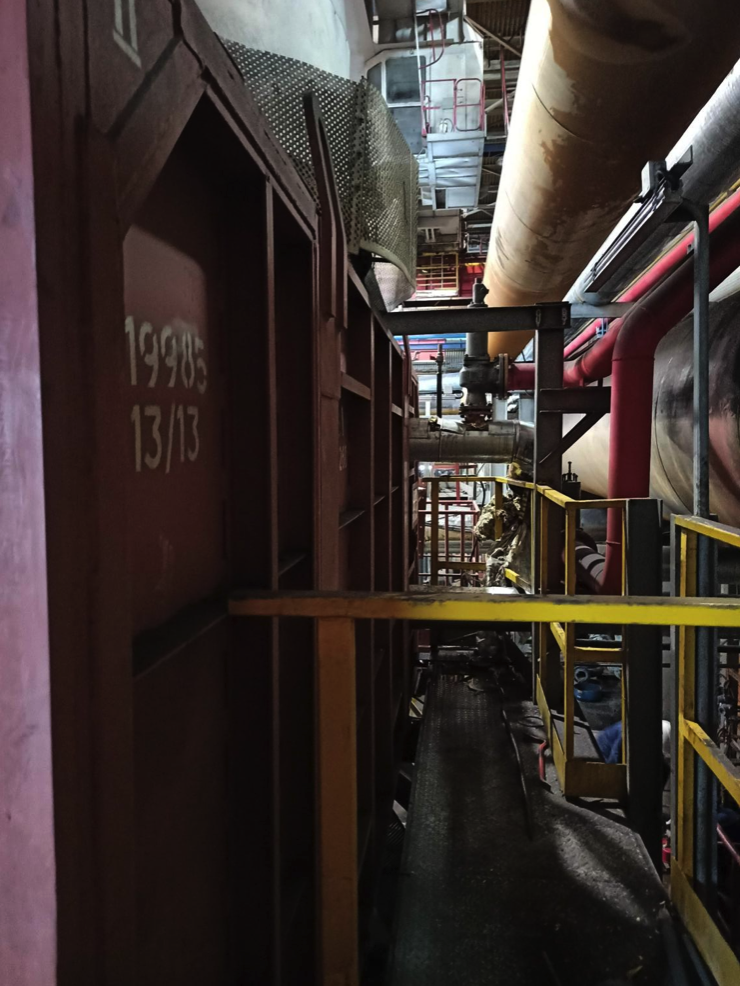

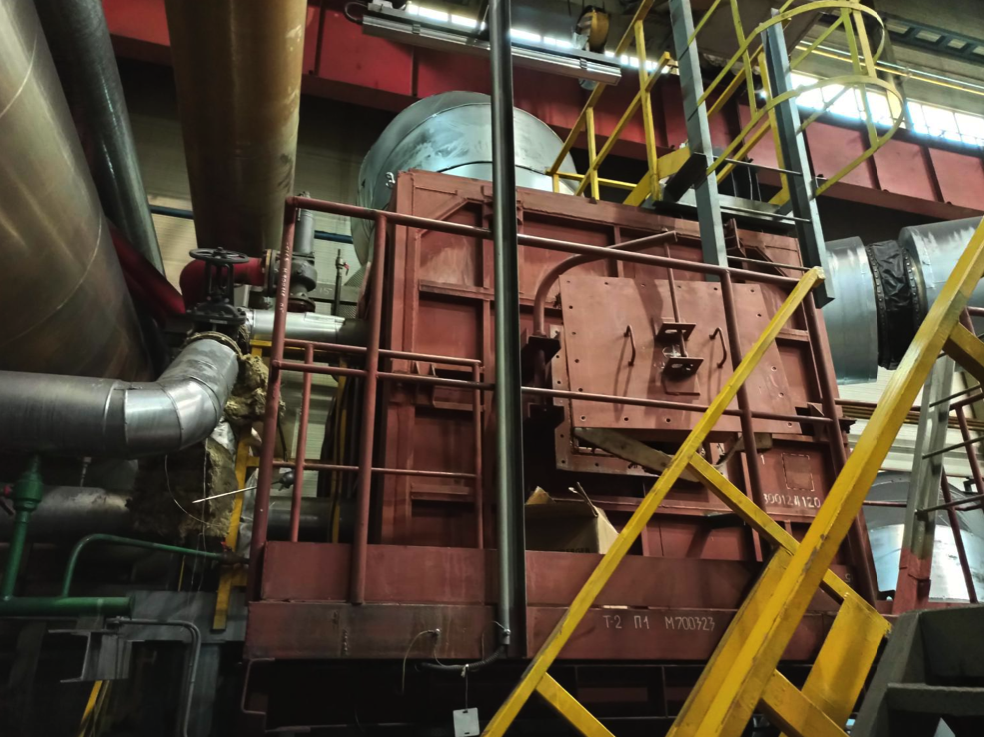

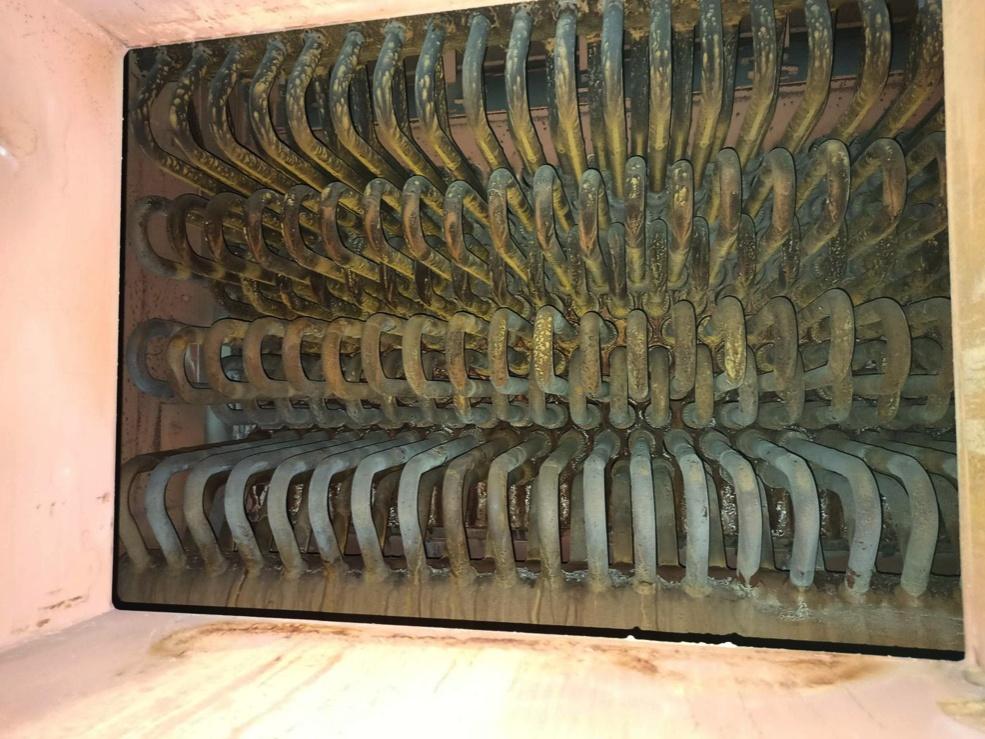

Котел-утилизатор водогрейный КУВ-7,0-115. Котел-утилизатор представляет собой установку с одним блок-модулем, содержащим трубные поверхности нагрева с трубными досками, коллекторы с подвижными опорами, несущий каркас из щитов, с обшивкой и теплоизоляцией.
Назначение оборудования:
Для нагрева воды в существующей системе теплоснабжения для отопления, используя тепло уходящих газов нагревательной методической печи стана 5000 производства трубного проката листопрокатного цеха.
Место проведения испытаний образца: Россия, Таганрог.
Проведенные работы, проверяемые требования и методы испытаний:

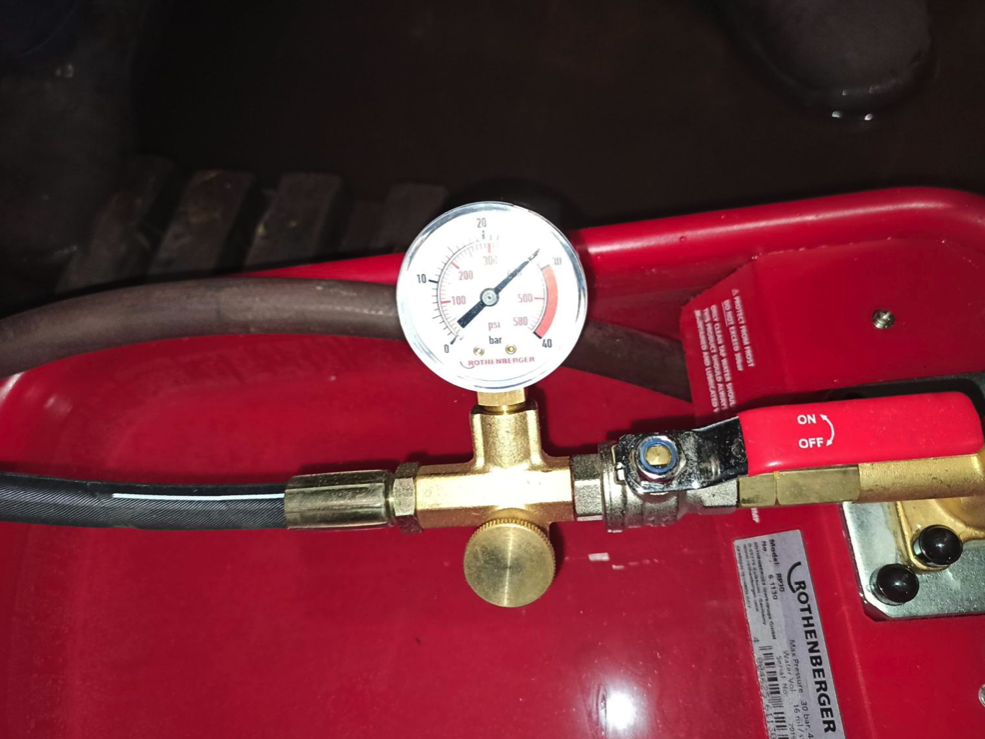

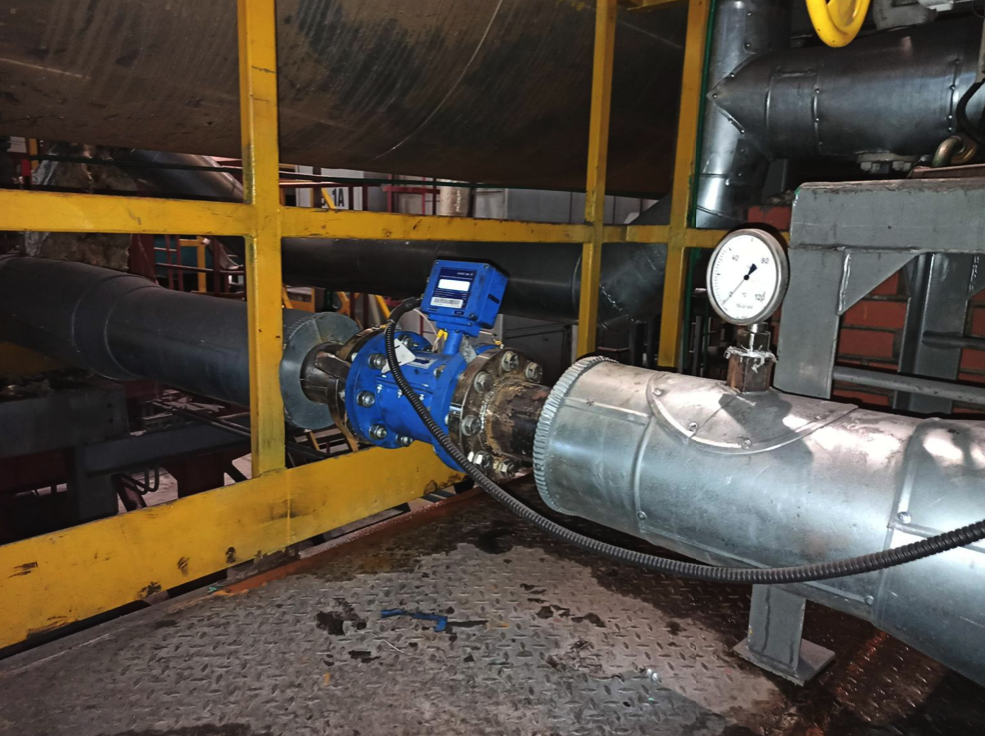

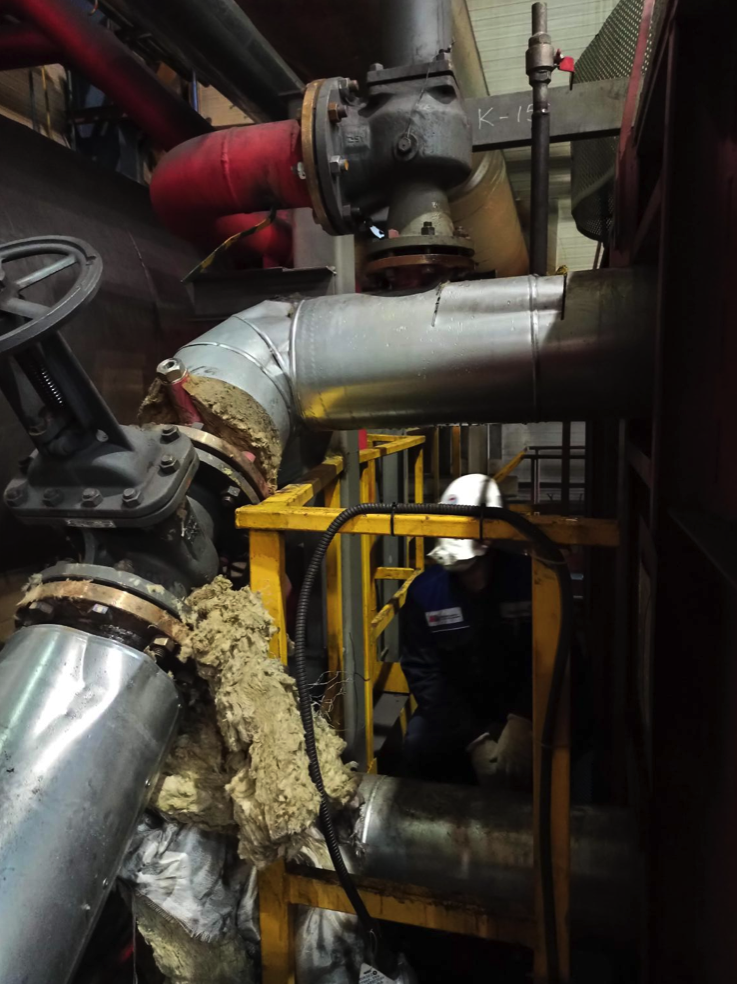

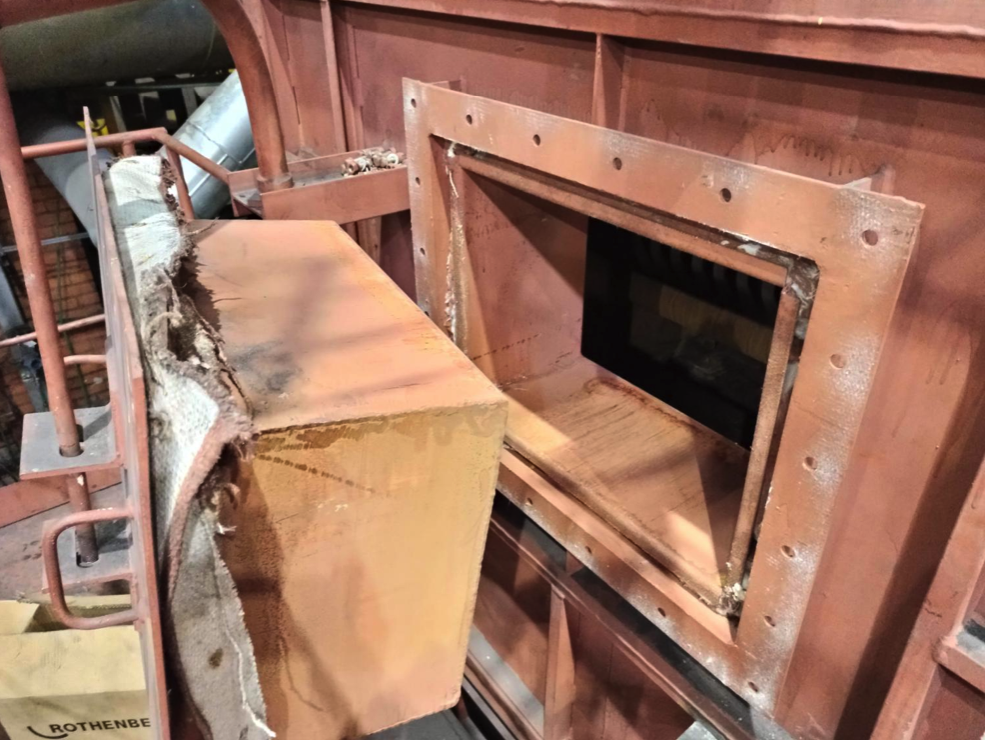

Котел-утилизатор подвергался испытаниям на соответствие требованиям ГОСТ 30735-2001 «Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт. Общие технические условия». После завершения визуального и измерительного контроля сварных соединений испытательной аккредитованной лабораторией были проведены гидравлические испытания котла-утилизатора на прочность и плотность полуторакратным рабочим давлением. Для этого котел-утилизатор был заполнен испытательной средой – водой, с полным вытеснением воздуха из всех полостей, после чего давление доводилось до испытательного (3,0 МПа). Время испытания составило 15 минут, в течение него никаких визуальных протечек обнаружено не было, а значение испытательного давления осталось неизменным. После завершение испытания давление было полностью сброшено, а вода полностью удалена из оборудования.
Завершающим испытанием стала проверка котла-утилизатора на запас статической прочности гидравлическим методом. Испытания на запас статической прочности показывает способность конструкции выдерживать прилагаемые к ней нагрузки выше расчётных. Наличие запаса прочности обеспечивает дополнительную надёжность конструкции, чтобы избежать повреждений и разрушения в случае возможных ошибок проектирования, изготовления или эксплуатации. При проведении данного испытания применялось двукратное рабочее давление. Само испытание является полностью аналогичным испытанию на прочность и плотность за исключением значения испытательного давления, которое было доведено до 4,0 МПа.
